یک سری از رادارهای روسی تمام آب و هوایی هواپایه است که توسط کمپانی NIIR Phazotron برای جنگنده های چند منظوره ای مانند MiG-29 و Su-27 طراحی و ساخته شده است.

شعار سال: رادارهای باند X پالس داپلر سری N010 ژوک امکان و نوع استفاده را برای جنگنده فراهم می کند، هوا به هوا و هوا به سطح. رادار N010 در حالت هوا به هوا قادر به شناسایی اهداف هوایی و جمع آوری اطلاعاتی درباره آنها مانند مختصات، فاصله و سرعت است. رادار دارای قابلیت نگاه به پائین / شلیک به پائین در برابر اهداف هوایی بوده (حتی هدف هایی که در سطح آب پرواز می کنند) و انواع مختلفی از جستجو را مهیا می کند. این رادار می تواند اهداف را بصورت تک تک یا چند تایی در یک مرحله شناسایی و رهگیری کند در حالیکه مشغول جستجو برای شناسایی اهداف جدید است. رادار ژوک می تواند اهداف را بر اساس کلاس و درجه اهمیت برای منهدم کردن شناسایی کند. یک نوع حالت اسکن در نبرد نزدیک با امکان جستجوی عمودی، زاویه دید HUD و لوله توپ با کیفیت بسیار زیاد برای تعقیب هدف در فاصله دید بصری در این رادار پیش بینی شده است. همچنین رادار N010 توانایی قفل کردن بر روی بالگردهایی را که نزدیک سطح زمین پرواز می کنند و انهدام آنها را دارد.

رادار N010 ژوک توانایی سازگاری با انواع مختلفی از تسلیحات هوا به هوا از جمله موشک های هدایت راداری R-77 و R-27 برای هدفگیری، نشانه گذاری و ارتباط رادیویی را دارد و می تواند موشک های هدایت مادون قرمز R-73 را نیز برای شلیک آماده (یعنی جستجوگر مادون قرمز موشک را بر روی هدف قفل کند) و امکان استفاده از توپ هواپیما را نیز فراهم می کند (یعنی هدفگیری با توپ بوسیله قفل شدن رادار بروی هدف و مشاهده مشخصات در HUD).

در حالت هوا به زمین رادار N010 توانایی نقشه برداری از عوارض زمین با امکان تهیه نقشه مصنوعی از هدف ، نقشه برداری با امواج ثابت یا متغیر و دقتی تا سه در سه متر و زوم دقیق و عکسبرداری دارد. رادار می تواند اهداف را شناسایی و سرعت و فاصله آنها را تشخیص دهد (هم دریایی و هم زمینی). رادار ژوک می تواند عوارض زمینی را در ارتفاع پائین تعقیب کرده و همچنین مناطق آب و هوایی خطرناک را در حین پرواز شناسایی کند.
رادار تسلیحات هوا به زمین متنوعی شامل موشک های هوا به سطح Kh-29 و ضد رادار Kh-31 دارد.
رادار N010 طراحی انعطاف پذیری داشته و مدل های قبلی آن مانند Zhuk-M و Zhuk-MS امکان ارتقا به سطح رادار پیشرفته Zhuk-A را دارند.

قابلیت های رادارهای چند منظوره ژوک:

حالت عملیاتی هوا به هوا:
امکان نگاه به بالا/پائین و شلیک به بالا/پائین
شناسایی اهداف هوایی و اندازه گیری فاصله ، سرعت مختصات زاویه ای
رهگیری اهداف تنها یا در کنار هم
رهگیری اهداف در کنار هم و حمله به خطرناکترین آنها
رهگیری و قفل اهداف بصری در داگفایت
شناسایی و رهگیری بالگردها و بالگردهای نزدیک سطح زمین
تعیین نوع و کلاس هدف مورد نظر
تشخیص اهداف نزدیک هم و تعیین ترکیب رزمی آنها
شناسایی پدیده های خطرناک جوی
قفل بر روی چندین هدف مجزا با یا بدون اسکن هوایی
شناسایی و تعقیب اهداف مهم هوایی
شناسایی و تعقیب و قفل بر روی یک هدف
قفل بر روی چندین هدف مجزا با یا بدون اسکن هوایی
کاربرد در نبردهای نزدیک هوایی با اسکن افقی و نمایش در شیشه کاکپیت
هدفگیری و نشانه گذاری با استفاده از سیستم هلمت نصب شده در کلاه خلبان
جستجوی ماورای دید خلبان
تخمین حجم و قدرت هدف های ترکیبی

حالت عملیاتی هوا به زمین:
نقشه برداری زمینی با دقت سه در سه متر
توانایی زوم و ثابت نگاه داشتن دوربین بر روی هدف
رهگیری همزمان چندین هدف زمینی و سطحی
شناسایی و رهگیری هدف های متحرک زمینی و سطحی
اندازه گیری زاویه نسبت به هدف های بصری زمینی و سطحی
پشتیبانی از پرواز در ارتفاع پائین و اطلاع دادن به خلبان
نقشه برداری از عوارض زمین با استفاده از امواج راداری ، استفاده از امواج باریک با اثر دوپلر ، متمرکز کردن همزمان امواج ، بزرگ کردن مقیاس نقشه و تهیه نقشه نهایی.
مسافت یابی سطحی
نظارت دریایی و سطحی
هشدار دهنده نزدیکی به سطح زمین
اندازه گیری سرعت ناوهای هواپیمابر

آشنایی با رادارهای مختلف ژوک :

رادار Zhuk
نسل اول رادارهای ژوک با کد N010 است که برای استفاده در جنگنده MiG-29M و مدل ارتقا یافته MiG-23 طراحی شد. این رادار مخصوص نبردهای هوا به هوا ساخته شده و با لغو شدن طرح MiG-29M امکان استفاده از آن وجود نخواهد داشت.

مشخصات:
وزن: 220 کیلوگرم
قطر آنتن: 680 میلیمتر
توان خروجی: پنج کیلووات
زاویه جستجو: 90± افقی و 55+/40- عمودی
قدرت درگیری: شناسایی همزمان 10 هدف و حمله به چهار تای آنها
برد هوا به هوا:
(RCS=5m²) 90
کیلومتر
(RCS=3m²) 65
کیلومتر

رادار Zhuk-8-ll
مدل صادراتی رادار پایه ژوک بوده و برای استفاده در جنگنده چینی F-8-llM ساخته شده است. بجز چند مورد داونگرید در سایر موارد مشابه رادار اصلی است.

مشخصات:
وزن: 240 کیلوگرم
قطر آنتن: 680 میلیمتر
توان خروجی: پنج کیلووات
زاویه جستجو: 85± افقی و 55+/40- عمودی
قدرت درگیری: شناسایی همزمان 10 هدف و حمله به دو تای آنها
برد هوا به هوا:
(RCS=5m²) 90
کیلومتر
(RCS=3m²) 65
کیلومتر
لازم به ذکر است که چینی ها یک رادار پالس داپلر بومی (البته با کمک اسرائیل) طراحی و ساخته اند به نام KLJ-1 که برد آن در برابر سطح مقطع راداری سه متر مربع 75 کیلومتر است.
با توجه به اینکه رادار ژوک روسی به علت داونگرید توان رزمی کمتری نسبت به رادار چینی دارد ، احتمالا رادار مذکور در جنگنده های جدید اف هشت بجای رادار روسی استفاده خواهد شد.


رادار Zhuk-27
این رادار برای استفاده در جنگنده سوخو27 طراحی شده و از سیستم شناسایی و هدفگیری مشابه رادار ژوک استفاده می کند ولی توان رزمی آن به مراتب بیشتر از مدل پایه است.

مشخصات:
وزن: 300 کیلوگرم
قطر آنتن: ؟
توان خروجی: ؟
زاویه جستجو: 90± افقی و 55+/40- عمودی
قدرت درگیری:
شناسایی همزمان 10 هدف هوایی و حمله به دو الی چهار تای آنها
برد هوا به هوا:
200
کیلومتر (RCS=16m²)
130
کیلومتر (RCS=5m²)
100
کیلومتر (RCS=3m²)
برد در حالت نگاه و شلیک به پائین:
200
کیلومتر (RCS=5m²)
150
کیلومتر (RCS=3m²)
حداکثر برد برد این رادار 240 کیلومتر بوده و نکته جالب درباره آن توانایی رهگیری تمامی 10 هدف از فاصله 185 کیلومتری است! به عبارت دیگر برد رهگیری این رادار 77% برد شناسایی آن می باشد که نسبت فوق العاده ای است.


رادار Zhuk-M
مدل پیشرفته رادار ژوک با کد N010M می باشد که به آن امکان نقشه برداری و تعقیب عوارض زمین اضافه شده است. این رادار یکی از بخش های ارتقا یافته جنگنده MiG-29SMT می باشد و تضمینی است برای صادرات می گ29 به کشورهای مختلف مانند هند.
کیفیت این رادار با بهبود پردازش سیگنال های دریافتی افزایش یافته است و برد آن با وجود کوچک و سبکتر بودن از رادار ژوک بیشتر است! Zhuk-M از سیستم پردازشی الکترونیکی استفاده می کند.
نکته توجه درباره این رادار دقت بسیار زیاد و برد رهگیری 83 الی 85 درصدی برد شناسایی است!

مشخصات:
وزن: 180 کیلوگرم
قطر آنتن: 624 میلیمتر
توان خروجی: ؟
زاویه جستجو: 85± افقی و 56+/40- عمودی
قدرت درگیری:
شناسایی همزمان 10 هدف هوایی و حمله به چهار تای آنها
شناسایی چندین هدف زمینی و حمله به دو تای آنها
برد هوا به هوا (RCS=5m²):
در مدل پایه: 120 الی 150 کیلومتر به جلو و 45 الی 50 کیلومتر به عقب
در مدل نهایی: تا 200 کیلومتر به جلو و بیش از 50 کیلومتر به عقب
برد هوا به زمین:
گروه تانک: 25 کیلومتر
پل ریلی: 120 کیلومتر
قایق موتوری: 150 کیلومتر
ناوشکن: 300 کیلومتر


رادار Zhuk-MS
این رادار پیشرفته برای استفاده در جنگنده سوخو27 و مدل های مشتق شده از آن طراحی شده و نوع صادراتی آن به نیروی هوایی چین برای نصب در جنگنده های Su-30MKK پیشنهاد شده است.

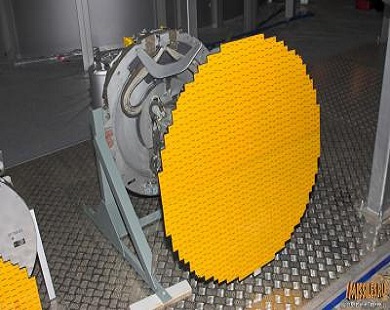

آنتن این رادار اسکن الکترونیکی آرایه ای شیاردار برنامه ریزی شده است.
توان شناسایی این رادار نسبت به مدل M افزایش یافته و در برابر هدف های زمینی کارایی بهتری دارد.
(برد آن در برابر تانک پنج کیلومتر بیشتر شده است.)

مشخصات:
وزن: 255 کیلوگرم
قطر آنتن: 960 میلیمتر
توان خروجی: شش کیلووات
زاویه جستجو: 85± افقی و 56+/40- عمودی
قدرت درگیری:
شناسایی همزمان 10 هدف هوایی و حمله به چهار تای آنها
شناسایی چندین هدف زمینی و حمله به دو تای آنها
برد هوا به هوا:
190
کیلومتر (RCS=5m²)
150~
کیلومتر (RCS=3m²)
برد در حالت نگاه و شلیک به پائین:
تا 250 کیلومتر (RCS=5m²)


رادار Zhuk-F

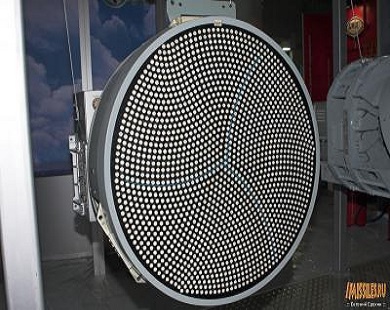

بر پایه رادار اصلی ژوک و بصورت آرایه اسکن الکترونیکی غیرفعال (PESA) ساخته شده است.
برای جنگنده سوخو27 طراحی شده و توان فوق العاده ای در نبردهایی هوایی دارد.
این رادار به علت غیرفعال بودن توانایی شناسایی اهداف پنهانکار را داشته و فاصله شناسایی سوخو27 توسط رادارهای دشمن را بیشتر کرده است.

مشخصات:
وزن: 300 کیلوگرم
قطر آنتن: ؟
توان خروجی: ؟
زاویه جستجو: 70± افقی و 70+/40- عمودی
قدرت درگیری: شناسایی همزمان 24 هدف و حمله به هشت تای آنها
برد هوا به هوا (RCS=5m²):
130
الی 200 کیلومتر

برد نهایی این رادار اعلام نشده است ولی با توجه به برد آن در برابر هدف مذکور احتمالا برد نهایی این رادار 300 کیلومتر برسد.

رادار Zhuk-MF
نسخه ارتقا یافته مدل M با آنتن بزرگتر و غیرفعال PESA است.
در حالت هوا به زمین کارایی مشابهی با رادار قبلی دارد.
مشخصات:
وزن: 285 کیلوگرم
قطر آنتن: 700 میلیمتر
توان خروجی: ؟
زاویه جستجو: 70± افقی و 70± عمودی
قدرت درگیری:
شناسایی همزمان 20 هدف هوایی و حمله به چهار تای آنها
شناسایی چندین هدف زمینی و حمله به دو تای آنها
برد هوا به هوا (RCS=5m²):
110
کیلومتر به جلو و 50 کیلومتر به عقب
برد هوا به زمین:
گروه تانک: 25 کیلومتر
پل ریلی: 120 کیلومتر
قایق موتوری: 150 کیلومتر
ناوشکن: 300 کیلومتر

رادار Zhuk-MSF
جدیدترین نسخه ارتقا یافته مدل M بوده و برد شناسایی آن تقریبا 50% بیشتر از مدل پایه است.
توانائی های هوا به زمین آن مشابه مدل MS بوده و برد شناسایی تانک ها پنج کیلومتر افزایش و به 30 رسیده است.
از یک آتن غیرفعال PESA با قطر و توان خروجی بیشتر و 16 فرکانس مختلف استفاده می کند.
این رادار قابلیت نصب و استفاده در رهگیر میگ31 را دارد و از این بابت رقیبی است برای رادار مشهور زاسلون.

مشخصات:
وزن: 305 کیلوگرم
قطر آنتن: 980 میلیمتر
توان خروجی: هشت کیلووات
زاویه جستجو: 70± افقی و 70± عمودی
قدرت درگیری:
شناسایی همزمان 30 هدف هوایی و حمله به شش تای آنها
شناسایی چندین هدف زمینی و حمله به چهار تای آنها
برد هوا به هوا (RCS=5m²):
180
کیلومتر به جلو و 60 کیلومتر به عقب
برد هوا به زمین:
گروه تانک: 30 کیلومتر
پل ریلی: 130 کیلومتر
قایق موتوری: 150 کیلومتر
ناوشکن: 300 کیلومتر



توان درگیری این رادار با هدف های زمینی تا دو برابر سایر مدل ها می باشد.

سایت شعار سال، با اندکی تلخیص و اضافات برگرفته از مجله هوایی، تاریخ انتشار 23 اردیبهشت 90، کد مطلب: 2520:www.air-mag.blogsky.com
